SM MM OM1 OM2 OM3 OM4 OM5 फाइबर ऑप्टिक पैच कॉर्ड प्रकार

एप्लाइड रेंज

1 ऑप्टिकल फाइबर संचार प्रणाली

2 ऑप्टिकल एक्सेस नेटवर्क

3 ऑप्टिक-फाइबर तिथि संचार

4 ऑप्टिकल फाइबर CATV

5 एक स्थानीय क्षेत्र नेटवर्क (LAN)

6 टेस्ट उपकरण

आदेश देना

HYG-एसटी/ पीसी - एसटी / पीसी / एसएम / २ सी / ३.० - १ एम

          1 2 1 2 3 4 5 6

1 कनेक्टरप्रकार: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA

2 फेरुले एंड-फेस: पीसी, एपीसी

3 फाइबर प्रकार: एकल-मोड (SM: 9 / 125um), मल्टीमोड (MM: 50 / 125um या 62.5 / 125um)

4 केबल मात्रा: "2C" का अर्थ है द्वैध, सी का अर्थ है सरल

5 केबल व्यास: 3.0 मिमी, 2.0 मिमी, 0.9 मिमी

6 लंबाई: 1, 2, 3 मीटर या इच्छित लंबाई

7 केबल प्रकार: पीवीसी, LSZH, OM3, OFNR, OFNP, प्लेनम

तकनीकी पैमाने

1 मिनट झुकने त्रिज्या: 3.8 सेमी

2 ऑपरेटिंग तापमान रेंज: - 40 ~ 85 डिग्री सेल्सियस

३ योजकसामग्री: सिरेमिक प्लग कोर

4 न्यूनतम बैंडविड्थ: 200 एमएचजेड।किमी / 850 एनएम, 500 एमएचजेड।किमी / 1300 एनएम

5 रिपीट प्लग: <0.2 डीबी, प्रत्येक 500 बार प्लग

6 न्यूनतम प्रतिबिंब नुकसान: 20 डीबी

7 अधिकतम वापसी नुकसान: -50dB

पर्यावरण विश्वसनीयता परीक्षण

पैच के प्रदर्शन को आईईसी मानकों, जीआर -326-कोर, ऑप्टिकल विशेषताओं, कंपन परीक्षण, थर्मल साइकलिंग, प्रभाव प्रतिरोध, नमक स्प्रे क्षरण, थर्मल उम्र बढ़ने, आर्द्रता प्रतिरोध और अन्य के परीक्षण में पूरा करने के लिए सावधानीपूर्वक डिजाइन किया गया है।

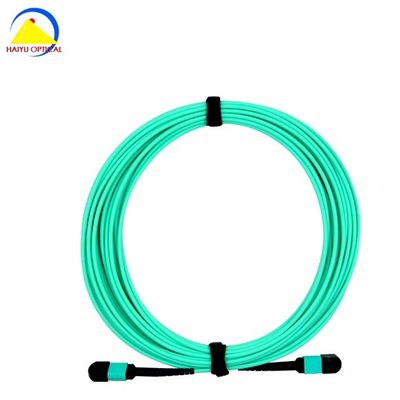

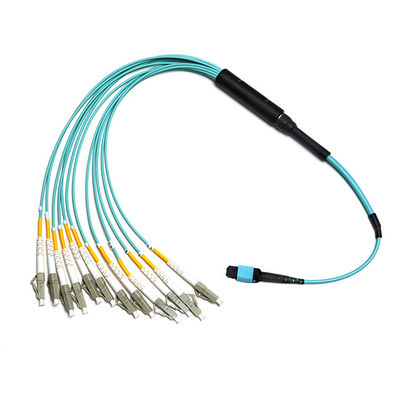

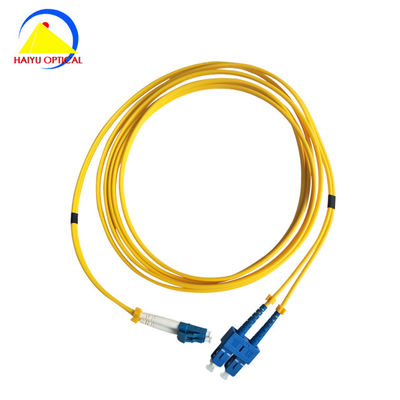

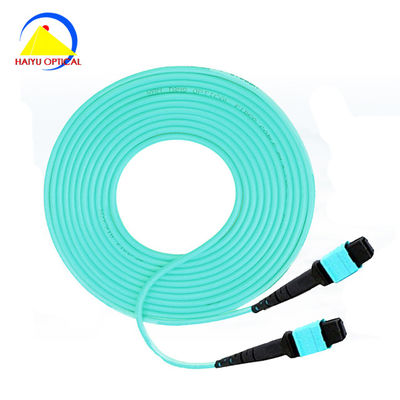

पूर्ण प्रकार के फाइबर ऑप्टिकजिदने की डोरियाँ:
